Les traceurs sous linux (1/2)

Introduction

L'analyse des performances est essentiel pour tout processus de développement d'une application logicielle.

En plus du débogage, il est nécessaire d'utiliser des pratiques d'instrumentation pour garantir les performances attendues d'une application (ou même d'un noyau). L'instrumentation consiste essentiellement à surveiller et à mesurer les performances, à diagnostiquer les erreurs et à écrire des informations de suivi dans les environnements de développement et de production.

Linux propose des outils d'instrumentation connus sous le nom de traceurs.

Dans cette article, nous aborderons le traceur Ftrace.

Pourquoi un traceur?

Les traceurs sont des outils avancés d'analyse et de tests de performances. Ces derniers ne capturent pas seulement que des appels système ou des paquets, mais peuvent généralement tracer n'importe quelle fonction du noyau ou d'une application.

Les traceurs capturent tous les événements qui se produisent dans le noyau (changements de contexte, défauts de pages, interruptions, ...., etc).

De nombreux traceurs existent sous Linux, les plus répandus figurent dans l'image suivante.

Linux tracers

Tous ces traceurs nous permettent d'obtenir des données comme la latence de l’ordonnanceur ou de l'écriture sur disque, d'être alerté quand une primitive noyau est exécutée ou même modifier le comportement de cette dernière (changer le contenu des paramètres ou la valeur retournée par la fonction).

Traçage ou Profilage de code?

Ces deux termes sont souvent confondus. Pour comprendre la différence, on peut imaginer un navigateur web qui génère plein d’événements (clique sur un bouton, redimensionnement de la fenêtre, défilement avec la molette, ..., etc).

Profilage

Un profileur comptabilise le nombre d’événements durant un intervalle sans se préoccuper du moment de leur émission (pas de sauvegarde du timestamp).

Un exemple serai le suivant (depuis t = 0 à t = 5) :

  • 30 événements de type clique sur "bouton gauche souris"
  • 15 événements de type appui sur une "touche clavier"
    • 10 sur la "touche espace"
    • 2 sur la "touche échappe"
    • 3 sur la "touche s"

Traçage

Un traceur s’intéresse au moment de l'émission de l'événement :

Timestamp Événement
000002 Clique bouton gauche souris
000006 Clique bouton gauche souris
000007 Appui touche clavier Echappe
000010 Appui touche clavier s
000011 Clique bouton gauche souris

Remarque : Une trace détaillé permet de reconstituer un rapport du profilage.

Des traceurs et profileurs en action

Pour mieux comprendre les traceurs et les profileurs, une animation est disponible sur ce lien :
https://jugurthab.github.io/debug_linux_kernel/linux-tracers-utility.html

Ftrace

Ftrace est l'outil officiel de traçage Linux (créé par Steven Rostedt) depuis le noyau 2.6.27. Il est sans doute le traceur le plus connu.

Vérifier le support Ftrace

Pour pouvoir utiliser Ftrace, le noyau doit être compilé avec :

CONFIG_FUNCTION_TRACER
CONFIG_FUNCTION_GRAPH_TRACER
CONFIG_STACK_TRACER
CONFIG_DYNAMIC_FTRACE

Découvrir le traceur Ftrace

Procédons comme un guide étape par étape pour comprendre le fonctionnement de Ftrace :

  1. Obtenir les privilèges d'administrateur : Nous devons avoir les droits d'administrateur pour utiliser Ftrace.

    root@beaglebone:~$ sudo su

  2. Localiser le DebugFs : La plupart du temps, il se trouve dans /sys/kernel/debug. Une fois cela fait, Il faut se positionner sur le répertoire Ftrace.

    root@beaglebone:~# cd /sys/kernel/debug/tracing

    Attention : Si vous êtes redirigé, vous n'êtes pas connecté en tant que root.

  3. Fichiers et paramètres Ftrace : c'est la partie la plus importante dans la compréhension de Ftrace, il faut configurer plusieurs fichiers pour l'utiliser. Nous pouvons lister les différents fichiers et dossiers qui composent Ftrace (voir l'image ci-dessous).
    Ftrace folder contents

    Le tableau suivant résume la fonction des fichiers fondamentaux qui constituent Ftrace :

    Fichier Fonction du fichier
    available_events Liste des points de trace (tracepoints) disponibles du système
    available_tracers Liste des différents traceurs fournis avec Ftrace (Nous utilisons généralement seulement 2 d'entre eux: function, function_graph)
    current_tracer Contient le traceur utilisé par Ftrace, Nous pouvons utiliser n'importe quel traceur disponible dans le fichier available_tracers
    available_filter_functions  La liste des fonctions utilisables par set_ftrace_filter et set_ftrace_notrace
    set_ftrace_filter Les fonctions définit dans ce fichier seront les seuls à être tracées par Ftrace (c'est un fichier filtre).
    set_ftrace_notrace Les fonctions définit dans ce fichier ne seront pas tracé par Ftrace (l'opposé de set_ftrace_filter).
    set_ftrace_pid Utilisé pour tracer un processus particulier (dont le pid est listé dans ce fichier), si ce n'est pas le cas, Ftrace suivra tout le système.
    tracing_on Autorise/supprime les droits d'accès au tampon de journal de FTRACE.
    max_graph_depth Indique la profondeur des appels de fonctions

Bien utiliser Ftrace

La façon la plus simple d'utiliser Ftrace est démontrée ci dessous :

  1. Sélectionner un type traceur : il existe plusieurs façons de tracer une application (ou un système), Ftrace supporte plusieurs types de traceurs (les types varient selon les architectures et les systèmes).
    • Liste des types de traceurs disponibles dans Ftrace : Ftrace inclut plusieurs traceurs que l'on peut lister comme suit :
      Ftrace supported tracers
    • Choisir un type de traceur : Une fois que nous connaissons les types de traceurs disponibles, nous devons en choisir un. Nous allons sélectionner le type "function" comme exemple :
      Selecting a tracer in Ftrace
    • Vérifiez quel traceur est utilisé : il est préférable de toujours vérifier si nous avions bien sélectionner le bon type de traceur (voir l'image ci-dessous) :
      Getting the current Ftrace tracer
  2. Sauvegarder la trace dans le tampon noyau: Au moment où un traceur est sélectionné, Ftrace est activé mais il n'a pas encore été autorisé à stocker ce qu'il trace. Nous devons accorder à Ftrace l'accès au tampon comme suit :
    Enabling Ftrace to write into ring buffer

    Remarque : Ftrace commencera immédiatement à tracer lors de l'émission de la commande ci-dessus.

  3. Lancer le programme à tracer : Nous pouvons tracer n'importe quel programme, nous allons illustrer avec la commande sleep.
    Execute program to be traced by Ftrace
  4. Arrêter la sauvegarde vers le tampon : une fois que le programme que nous voulons tracer à fini son exécution, nous devons bloquer l'accès au tampon par Ftrace (ce qui arrête l'enregistrement des événements).
    Disabling Ftrace from writing into ring buffer
  5. Lire la trace : Il est temps de voir la trace produite par Ftrace (voir l'image ci-dessous).
    Read ftrace trace file

    Remarque : Le résultat de la trace est obtenu par une lecture du fichier trace.

  6. Arrêter Ftrace : Ftrace n'a plus d'accès au tampon noyau (mais il est toujours en exécution), il faut l'arrêter :
    Stop ftrace from tracing

Optimiser l'usage de Ftrace

Par défaut, Ftrace capture toutes les fonctions du noyau appelées par tous les processus du système. Nous devons l'ajuster afin de réduire les problèmes de performance et optimiser la taille du rapport de trace qui en résulte.

  1. Liste des points de trace possibles supportés par Ftrace : Ftrace ne peut pas capturer toutes les fonctions noyau. Seuls celles à qui les développeurs Linux ont attachés une sonde (appellée un point de trace, tracepoint en anglais) sont disponibles.
    Nous pouvons afficher la liste des points de traces (fonctions pouvant être tracé par Ftrace) comme ceci :# less available_filter_functions
  2. Tracer un ensemble de fonctions : Nous pouvons restreindre l'ensemble des fonctions à tracer pour n'obtenir que celles qui nous intéressent en utilisant 2 fichiers dans Ftrace :
    • set_ftrace_filter : Permet de choisir les fonctions à tracer

      # echo function1 function2 functionN > set_ftrace_filter

      A titre d'exemple, nous pouvons choisir de suivre la fonction SyS_nanosleep comme indiqué ci-dessous :

      Selecting tracepoints to trace using Ftrace
    • set_ftrace_notrace : Les fonctions définies dans ce fichier ne seront pas tracées.
      Important : Si une fonction apparaît à la fois dans set_ftrace_filter et dans set_ftrace_notrace, elle ne sera pas tracée car set_ftrace_notrace a une priorité plus élevée.
  3. Tracer un processus particulier : Nous pouvons forcer Ftrace à suivre uniquement les fonctions du noyau appelées par un processus.
    • process-ftrace.c : Nous pouvons prendre comme exemple ce simple programme C.
      int main(){

      	while(1){
      		sleep(5);
      	}
      	return EXIT_SUCCESS;
      }

    • Obtenir le PID du processus : Nous pouvons utiliser la commande $ ps -aux, mais parce que nous utilisons une console série, on préfère mettre le processus en arrière-plan et obtenir en retour son PID (voir l'image ci dessous).
      Starting process to be traced by Ftrace
    • set_ftrace_pid : à présent, nous avons le PID du processus, affinons Ftrace pour suivre notre processus comme indiqué ci-dessous :
      Tracing a particular process using Ftrace

    Maintenant, nous pouvons démarrer/arrêter la trace et lire le fichier de rapport comme suit:

    Launching Efficient Ftrace tracing - Trace single process

Trace-cmd

Ftrace est fastidieux et nécessite une longue configuration avant que nous puissions avoir une trace. Le créateur de Ftrace "Steven Rostedt" a publié un outil Front-end pour Ftrace appelé Trace-cmd.

Installer Trace-cmd

Trace-cmd n'est pas disponible par défaut sur les distributions majeures, il faut l'installer :

$ sudo apt-get update
$ sudo apt-get install trace-cmd

Commençons avec Trace-cmd :

  • Liste des fonctionnalités de Trace-cmd : il suffit de lancer la commande suivante :

    $ trace-cmd

  • Produire une trace avec trace-cmd
    1. Lister les événements disponibles : L'ensemble des événements pris en charge sera différent pour chaque système. En d'autres termes, ce sont les événements qui peuvent être tracés à l'aide de trace-cmd.

      $ trace-cmd list

    2. Démarrer trace-cmd : la syntaxe générale pour démarrer trace-cmd est la suivante :

      # trace-cmd record -p traceur -e evenement1 -e evenement2 -e evenementN [programme args...]

      • traceur : peut être l'un des types de traceurs disponibles sur Ftrace (function, function_graph, ..., etc).
      • evenement1, evenement2, ..., evenementN : fonction à tracer (doit être disponible à partir de la liste retournée par "trace-cmd list")
      Tracing kmalloc-free functions using trace-cmd

      Remarque : si aucun programme n'est fournis en paramètre. "trace-cmd" va tracer tous le système.

    3. Lire la trace : Trace-cmd peut lire le fichier "trace.dat" qui a été généré après la fin du traçage. la trace peut être lu comme suit :
      Reading tracing report of kmalloc and kfree by trace-cmd
    4. Arrêter trace-cmd : même si trace-cmd a arrêté l'enregistrement, il est toujours en cours d'exécution. Nous devons complètement arrêter le traceur :

      # trace-cmd reset

Traçage réseau avec trace-cmd

Trace-cmd permet de tracer un système distant. Ceci est idéal pour les platformes embarquées (Rasbperry PI, Beaglebone, ..., etc.) qui n'ont pas assez d'espace pour enregistrer le rapport de trace.



Nous allons tracer l'utilitaire stress (qui augmente la charge de travail CPU et mémoire sur un système) à titre d'exemple.
Nous devons d'abord l'installer sur la Raspberry PI 3.

pi@raspberrypi:~$ sudo apt-get install stress

Les étapes pour tracer un système à distance sont :

  1. Configurer trace-cmd sur un ordinateur distant : il suffit de lancer trace-cmd en tant que serveur pour écouter sur un port particulier.

    $ sudo trace-cmd listen -p 9999

    N.B : l'option -p permet de chosir un port.

  2. Configurer trace-cmd sur Raspberry PI 3 :
    Une fois que le serveur d'écoute sur l'ordinateur distant est démarré, on peut lancer le client trace-cmd sur la Raspberry PI 3.

    $ sudo trace-cmd record -e sched_wakeup -N IP-serveur_distant:9999 stress -c 4

  3. Arrêter le serveur distant : Attendez que le programme sur le Raspberry PI soit terminé ou forcez-le à se terminer. Vous devriez voir quelques informations du coté du serveur (qu'on peut arrêter maintenant).
    Stop trace-cmd server
  4. Lecture et analyse du rapport trace-cmd : on peut lire le rapport en utilisant la commande "trace-cmd report" que nous connaissons déjà :
    read raspberry PI 3 traces saved on the server

KernelShark

La lecture du rapport Ftrace peut être difficile. le troisième outil publié par "Steven Rostedt" est KernelShark qui est un parseur graphique des traces générées par trace-cmd.

KernelShark n'est pas disponible directement sous Linux, il faut l'installer :

$ sudo apt-get install kernelshark

L'utilisation de KernelShark est facile, nous avons seulement besoin de l'appeler et il cherchera un fichier trace.dat dans le répertoire courant (ou lui indiquer l'emplacement de ce dernier avec l'option -i).

$ sudo kernelshark

Un exemple sera plus parlant :

  1. Générer le fichier trace.dat : nous allons tracer les appels système :
    $ sudo trace-cmd record -p function -l 'sys_*'
  2. Parser le fichier trace.dat avec kernelshark : on doit le démarrer comme ci-dessous :
    $ sudo kernelshark

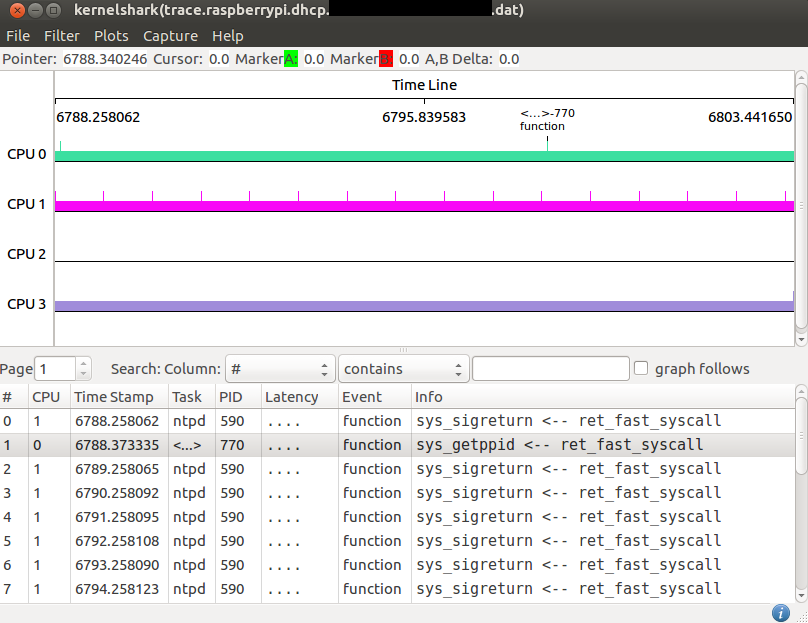

    La commande ci-dessus ouvre l'interface graphique "KernelShark", qui montre l'activité enregistré sur chaque CPU.

    Starting kernelshark and parse trace.dat file

L'IHM de kernelshark

Même s'il est facile de naviguer dans KernelShark, il regorge de fonctionnalités cachées qui ne sont pas faciles à découvrir.

  1. Disposition de l'IHM : KernelShark est simple mais requiert quelques minutes pour le comprendre.
    • Zone d'information : C'est le haut de la fenêtre de KernelShark. Elle contient des informations constamment mises à jour.
      Graph-Info-area-kernelshark

      Le champ "pointer" suit le curseur de la souris. Il indique le timestamp de l'évènement survolé par le curseur.

    • Zone de titre : par défaut, montre tous les processeurs qui ont été tracés avec trace-cmd.
      plt-graph-area-kernelshark
    • La listview : qui affiche les événements capturés (1 millions par page).
      listview-area-kernelshark
  2. Appeler les marqueurs : KernelShark prend en charge 3 marqueurs différents :
    • Marqueur vert - Marqueur A : appelé avec un clic gauche de la souris sur la zone centrale.
      Green marker A - kernelshark



    • Marqueur rouge - Marqueur B : utilisez Maj + clic gauche de la souris pour l'afficher.
      Red marker B - kernelshark

      Comme pour le marqueur A, nous remarquons que la zone d'information graphique est mise à jour avec la position du marqueur B.

      Si le marqueur A est présent, KernelShark mesurera la différence de position entre les deux (Marqueur A - Marqueur B) et enregistrera le résultat dans A, B Delta. Ceci est utile pour mesurer le temps passé à exécuter un événement particulier.

    • Marqueur noir - Marqueur de Zoom : s'affiche si le bouton gauche de la souris est maintenu pendant une longue période. Il permet de  zoomer ou dézoomer selon le sens de déplacement (un message explicatif sur le zoom s'affiche avec ce marqueur comme le montre l'image ci-dessous).
      Balck marker - kernelshark

      En effectuant un zoom, on peux visualiser la chronologie des événements comme sur la figure suivante :

  3. Affichage des processeurs et des tâches :
    • les CPU : Lors du démarrage de KernelShark, tous les processeurs sont affichés. Il se peut que nous ne soyons intéressés qu'à visualiser les évènements sur un CPU en particulier. Cliquez sur plots dans la barre de menu, puis sélectionnez CPUs. Décochez les CPU que vous voulez cacher. A titre d'exemple, gardons seulement CPU0 et CPU3 dans la zone centrale (voir l'image ci-dessous).
      Filter CPUs - kernelshark
    • les tâches : Contrairement aux processeurs, les tâches ne sont pas affichées par défaut dans la zone centrale. Nous pouvons changer ce comportement, Cliquez sur plots dans la barre de menu, puis sélectionnez Tasks. Sélectionnez les tâches à ajouter à la Zone centrale (voir l'image ci-dessous).
      Filter Tasks - kernelshark

Conclusion

Nous avons découvert au cours de cette article le traceur Ftrace et son utilisation à partir de zéro.

Il reste encore des choses à voir qui ne sont pas abordés mais qui peuvent être consultés sur : https://github.com/jugurthab/Linux_kernel_debug/blob/master/debugging-linux-kernel.pdf.

Les prochains articles présenterons d'autres traceurs comme LTTng et eBPF.
